Тройники ПНД 355 мм

Тройники ПНД 355 мм для полиэтиленовых труб

Тройник ПНД 355 мм предназначен для подключения ответвлений к полиэтиленовой магистрали большого диаметра. Фитинг применяют при строительстве водопроводных сетей и других трубопроводов, где требуется разделить поток, подключить дополнительную линию или изменить конфигурацию трассы.

ПК Восток предлагает тройники ПЭ 355 трех видов: литые, сварные и электросварные. Для магистрали Ø355 мм можно подобрать равнопроходное исполнение с выходами одинакового диаметра или редукционный тройник с боковым ответвлением от 32 до 315 мм.

Литые тройники ПНД 355

Литой тройник представляет собой цельноформованный полиэтиленовый фитинг с тремя патрубками. Его используют для устройства ответвлений и соединения труб различного диаметра.

• Равнопроходной тройник 355 мм — соединяет три трубы Ø355 мм. Подходит для разветвления магистрали без изменения диаметра выходов.
• Редукционный тройник 355×315×355 — позволяет подключить боковую линию Ø315 мм, сохранив основную магистраль Ø355 мм.
• Тройники 355×280×355, 355×250×355 и 355×225×355 — применяют для подключения ответвлений большего сечения.
• Тройники 355×200×355, 355×160×355, 355×110×355 и других размеров — позволяют подключить трубы меньшего диаметра. Боковой выход подбирают в диапазоне от 32 до 315 мм в соответствии с проектом.

Литые тройники доступны в SDR 11 и SDR 17. При выборе учитывают характеристики труб, назначение сети и допустимое рабочее давление фитинга.

Сварные тройники ПНД 355

Сварные тройники изготавливают из полиэтиленовых сегментов. Такая конструкция позволяет подобрать форму ответвления под конфигурацию трубопровода. Для магистрали Ø355 мм предусмотрены равнопроходные и редукционные исполнения.

• Сварной тройник 90° — формирует боковой выход под прямым углом к основной линии. Равнопроходная модель соединяет трубы Ø355 мм. Редукционное исполнение позволяет подключить ответвление диаметром от 32 до 315 мм.
• Сварной косой тройник 45° — имеет наклонный боковой патрубок. Его выбирают для трубопроводных схем, где ответвление предусмотрено под углом 45°. Выпускается в равнопроходном и редукционном исполнениях.

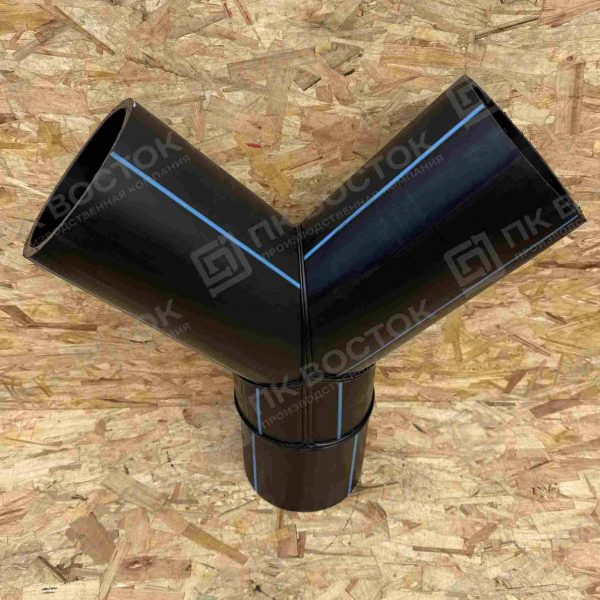

• Сварной Y-образный тройник — образует разветвление с наклонными выходами. Используется для соединения или распределения трубных линий под углом. Конфигурацию и диаметры патрубков согласуют с проектом.

Сварные тройники доступны в SDR 11, 13.6, 17, 21 и 26. При подборе сегментного фитинга необходимо учитывать его конструкцию и допустимое давление: оно может отличаться от номинального давления соединяемых труб.

Электросварные тройники ПНД 355

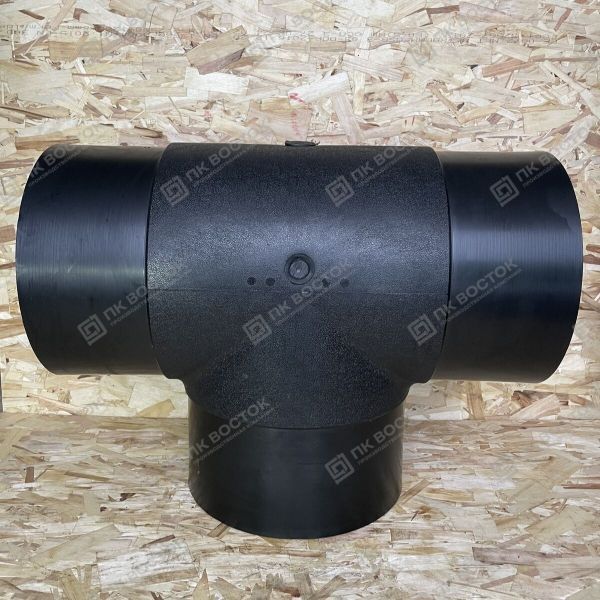

Электросварной тройник 355×355×355 предназначен для соединения трех полиэтиленовых труб одинакового диаметра. Редукционные модели позволяют подключить боковую линию меньшего сечения, если соответствующий типоразмер предусмотрен производителем.

В корпус электросварного фитинга встроена нагревательная спираль. При монтаже используют специальный сварочный аппарат, который обеспечивает нагрев контактной зоны и соединение фитинга с трубами. Перед сваркой необходимо подготовить поверхности, зафиксировать детали и соблюдать режим, указанный изготовителем.

Электросварные тройники доступны в SDR 11 и SDR 17. Для подбора конкретного исполнения проверяют совместимость фитинга с трубами по диаметру, SDR и технологии сварки.

Рабочее давление тройников ПЭ100 SDR 355

SDR характеризует отношение наружного диаметра трубы к толщине ее стенки. При одинаковом материале меньший SDR соответствует более толстой стенке и более высокому номинальному давлению.

Для труб ПЭ100 при транспортировании воды при температуре 20 °C номинальные классы давления соответствуют следующим значениям:

Значения приведены для труб ПЭ100 и не являются универсальным рабочим давлением любого тройника. Для литых и электросварных фитингов допустимое давление уточняют по технической документации конкретного изделия.

Для сварных сегментных тройников учитывают коэффициент снижения номинального давления. Согласно ГОСТ Р 70628.3-2023, для тройников, изготовленных из сегментов труб, применяется коэффициент 0,5. Поэтому для обеспечения требуемого PN тройник может потребоваться изготовить из труб с меньшим SDR и более толстой стенкой, чем у соединяемой магистрали.

Купить тройник ПНД 355 мм от производителя

ПК Восток предлагает тройники ПНД 355 мм для монтажа полиэтиленовых трубопроводов большого диаметра. Можно подобрать равнопроходной фитинг или редукционную модель с боковым выходом от 32 до 315 мм.

Поставляем литые, сварные и электросварные тройники от производителя. Если нужного исполнения нет в наличии, изготовим его на заказ. Средний срок производства — 3 дня.

Цена указана с НДС. Для расчета стоимости сообщите диаметр магистрали и ответвления, тип тройника, SDR и назначение трубопровода. Это позволит уточнить доступное исполнение, рабочие параметры и сроки поставки.
