Тройники ПНД 315 мм

Тройники ПНД 315 мм для полиэтиленовых труб

Тройник ПНД 315 мм предназначен для устройства ответвлений в трубопроводах большого диаметра. Фитинг используют при строительстве и реконструкции водопроводных сетей, когда необходимо подключить дополнительную линию к магистрали Ø315 мм или изменить направление трубопровода.

В ПК Восток можно заказать тройник ПЭ 315 литой, сварной или электросварной. Для соединения труб одинакового диаметра предусмотрены равнопроходные модели. Если требуется подключить линию меньшего сечения, выбирают редукционный тройник с боковым выходом от 32 до 280 мм.

Литые тройники ПНД 315

Литой тройник представляет собой цельноформованный полиэтиленовый фитинг с тремя патрубками. Его используют для разветвления магистрали и подключения труб различного диаметра.

• Равнопроходной тройник 315 мм — соединяет три трубы Ø315 мм. Подходит для устройства ответвления без изменения диаметра выходов.
• Редукционный тройник 315×280×315 — позволяет подключить боковую линию Ø280 мм при сохранении основной магистрали Ø315 мм.
• Тройники 315×250×315, 315×225×315, 315×200×315 — применяют для подключения труб меньшего диаметра.
• Тройники 315×160×315, 315×110×315, 315×90×315, 315×75×315, 315×63×315, 315×50×315 и 315×32×315 — позволяют подобрать размер ответвления под проектную схему.

Литые тройники доступны в SDR 11 и SDR 17. При выборе учитывают характеристики полиэтиленовых труб, назначение сети и допустимое рабочее давление фитинга.

Сварные тройники ПНД 315

Сварные тройники изготавливают из сегментов полиэтиленовых труб ГОСТ Р 70628.2-2023 (взамен ГОСТ 18599-2001). Такая конструкция позволяет подобрать геометрию ответвления и размеры патрубков под конкретную конфигурацию трубопровода. Для магистрали Ø315 мм доступны равнопроходные и редукционные исполнения.

• Сварной тройник 90° — формирует боковой выход под прямым углом к магистрали. Равнопроходная модель соединяет трубы Ø315 мм. Редукционные варианты позволяют подключить ответвление диаметром от 32 до 280 мм.
• Сварной косой тройник 45° — имеет наклонный боковой патрубок. Его выбирают для трубопроводных схем, в которых ответвление предусмотрено под углом 45°. Выпускается в равнопроходном и редукционном исполнениях.

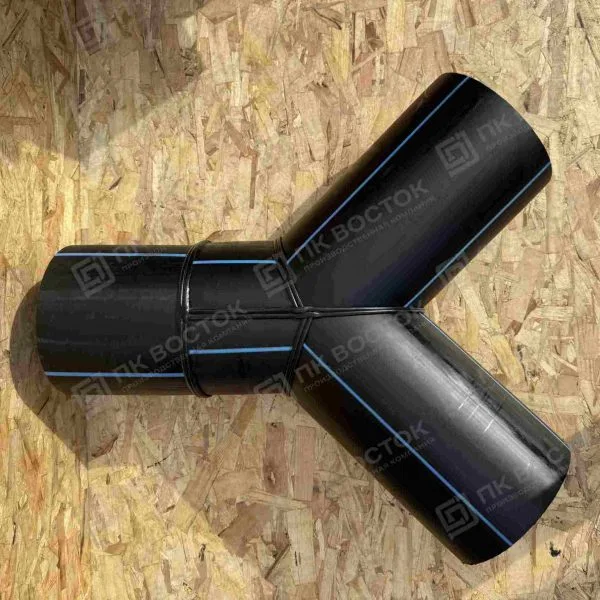

• Сварной Y-образный тройник — образует разветвление с наклонными выходами. Используется для соединения или распределения трубных линий под углом. Размеры и конфигурацию патрубков согласуют с проектом.

Сварные тройники доступны в SDR 11, 13.6, 17, 21 и 26. При выборе сегментного фитинга необходимо учитывать его конструкцию и допустимое давление: оно может отличаться от номинального давления соединяемых труб.

Электросварные тройники ПНД 315

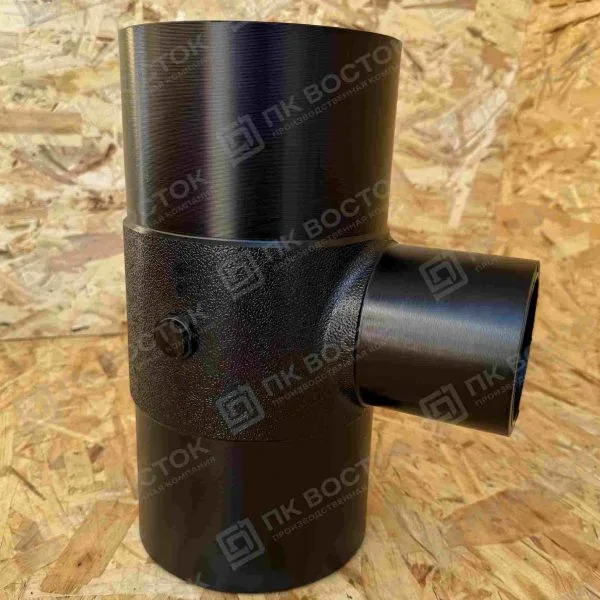

Электросварной тройник 315×315×315 предназначен для соединения трех полиэтиленовых труб одинакового диаметра. Редукционные модели позволяют подключить боковую линию меньшего сечения, если соответствующий типоразмер предусмотрен производителем.

В корпус электросварного фитинга встроена нагревательная спираль. При монтаже используют специальный сварочный аппарат, который обеспечивает нагрев контактной зоны и соединение фитинга с трубами. Перед сваркой необходимо подготовить поверхности, зафиксировать детали и соблюдать режим, указанный изготовителем.

Электросварные тройники доступны в SDR 11 и SDR 17. Для подбора конкретного исполнения проверяют совместимость фитинга с трубами по диаметру, SDR и технологии сварки.

Рабочее давление тройников ПЭ100 SDR 315

SDR характеризует отношение наружного диаметра трубы к толщине ее стенки. При одинаковом материале меньший SDR соответствует более толстой стенке и более высокому номинальному давлению.

Для труб ПЭ100 при транспортировании воды при температуре 20 °C номинальные классы давления соответствуют следующим значениям:

Значения приведены для труб ПЭ100 и не являются универсальным рабочим давлением любого тройника. Для литых и электросварных фитингов допустимое давление уточняют по документации конкретного изделия.

Для сварных сегментных тройников учитывают коэффициент снижения номинального давления. Согласно ГОСТ Р 70628.3-2023, для тройников, изготовленных из сегментов труб, применяется коэффициент 0,5. Поэтому для обеспечения требуемого PN тройник может потребоваться изготовить из труб с меньшим SDR и более толстой стенкой, чем у соединяемой магистрали.

Купить тройник ПНД 315 мм от производителя

ПК Восток предлагает тройники ПНД 315 мм для монтажа полиэтиленовых трубопроводов большого диаметра. Можно подобрать равнопроходной фитинг или редукционную модель с боковым выходом от 32 до 280 мм.

Поставляем литые, сварные и электросварные тройники от производителя. Если нужного исполнения нет в наличии, изготовим его на заказ. Средний срок производства — 3 дня.

Цена указана с НДС. Для расчета стоимости сообщите диаметр магистрали и ответвления, тип тройника, SDR и назначение трубопровода. Это позволит уточнить доступное исполнение, рабочие параметры и сроки поставки.
